羟丙基甲基纤维素是石膏砂浆的主要外加剂，具有保水增稠、提高砂浆与墙体之间粘结力及改善砂浆施工性能的作用。

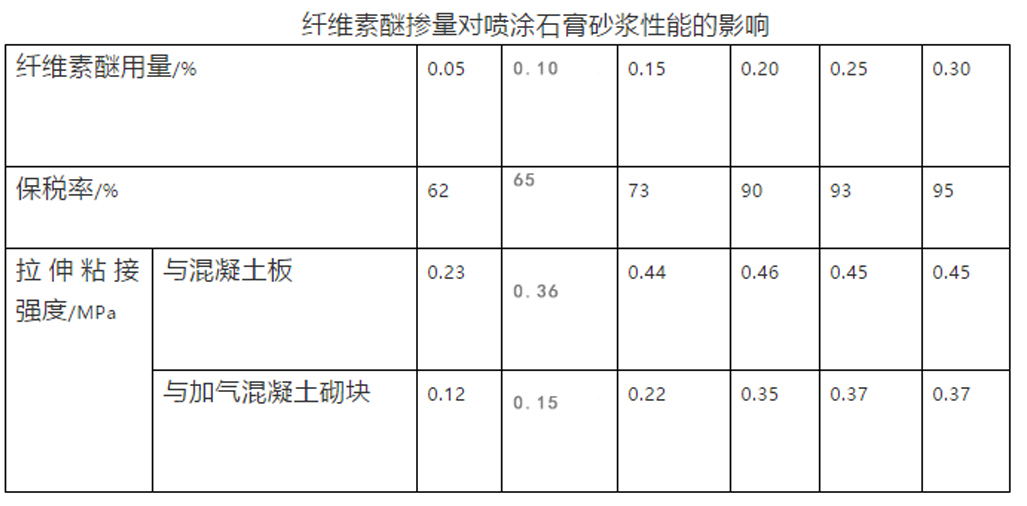

根据脱硫石膏用量为总质量的50%，玻化微珠掺量为总质量的3.0％，调整石膏缓凝剂的用量，使喷涂石膏砂浆的初凝时间保持在（100±20）min。纤维素醚掺量对喷涂石膏砂浆保水率及拉伸粘结强度的影响见下图

根据上图信息可知，随着纤维素醚掺量的增加，喷涂石膏砂浆保水率逐渐提高，当纤维素醚掺量为0.20％时，砂浆保水率达到90%。考虑到喷涂石膏砂浆的实际使用条件，分别测试了喷涂石膏砂浆与混凝土板及加气混凝土砌块的拉伸粘结强度。纤维素醚掺量达到0.15％以上时，与混凝土板的拉伸粘结强度较高，且随纤维素醚掺量的增加拉伸粘结强度变化较小；而由于加气混凝土砌块吸水率高，纤维素醚掺量需要达到0.20％以上，才能达到随纤维素醚掺量的增加拉伸粘结强度变化较小的效果。考虑到随着纤维素醚掺量的增加，砂浆用水量上升，抗折、抗压强度降低，因此纤维素醚的掺量确定为0.20%。

LANDERCOLL®羟丙基甲基纤维素LG系列羟丙基甲基纤维素应用于石膏品产品中，适用于人

工和机喷砂。

产品特点：

LANDERCOLL®羟丙基甲基纤维素LG系列石膏纤维素用于石膏基产品中， 具有以下特点：

• 高保水性，提高石膏砂浆产品的保水性能；
• 批刮性能滑爽；
• 具有抗流挂性能和泵送性能；
• 改善施工性，节约时间和减少成本；
• 减少空鼓开裂现象；
• 粘而不黏，脱杠顺畅，适用于机喷；
• 提高石膏产品性能。

LANDERCOLL®羟丙基甲基纤维素LG系列石膏纤维素在机喷石膏砂浆中的应用：

1.降低石膏的表观粘度；

2.优异的保水性；

3.初始粘度低，流动性好；

4.增加泵送性，降低劳动强度；

5.抗流挂性能好；

6.降低干燥开裂；

7.和易性好，粘而不黏，脱杠顺畅。
